Referát z předmětu 36PZ Úloha C

Referát z předmětu 36PZ

Úloha C: ISA

Skupina D: Duben, Fialka, Pechanec, Saidl

Zadání:
Prostudujte časové průběhy typických cyklů sběrnice ISA. Prostřednictvím speciální I/O karty a programového vybavení generujte jednotlivé cykly sběrnice a časové průběhy sledujte logickým analyzátorem. Jako přípravu vypracujte seznamy signálů, které budete při jednotlivých cyklech sledovat. Mějte na paměti, že logický analyzátor může sledovat omezený počet signálů najednou.

Sledování ISA sběrnice:

Generování žádosti o přerušení
Generování žádosti o DMA přenos
Osmibitové a šestnácti bitové přenosy dat
Generování signálu OSW
Prodloužení cyklu signálem IOCHRDY

Naměřené hodnoty:

Generování žádosti o přerušení signály: CLK, IRQ5, BALE, IOW
Generování žádosti o DMA přenos signály: CLK, DRQ1, DACK1, IOR, MEMW, AEN, T/C, ADRO
Osmibitové a šestnácti bitové přenosy dat CLK, MEMCS16, MEMR, MEMW, BALE, I/OCS16, IOR, IOW
Generování signálu 0SW CLK, MEMCS16, MEMR, MEMW, BALE, I/OCS16, IOR, IOW
Prodloužení cyklu signálem IOCHRDY CLK, I/O CH RDY

Vypracování:

Měření 1

Na těchto obrázcích vidíme IRQ5, na kterém je požadavek přerušení a signál IOW jako zápis po potvrzení požadavku o přerušení.

Měření 2

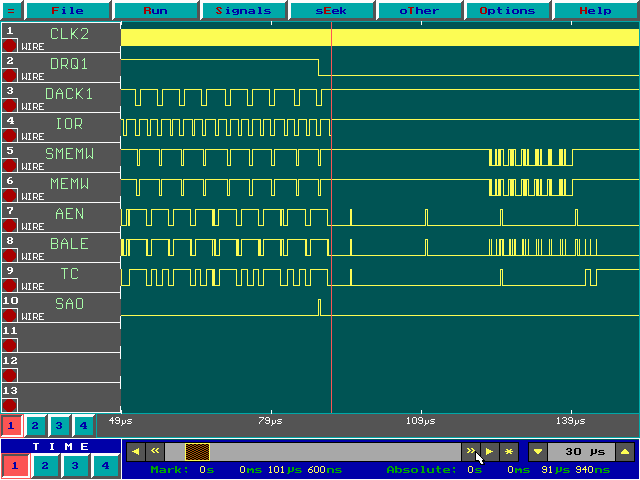

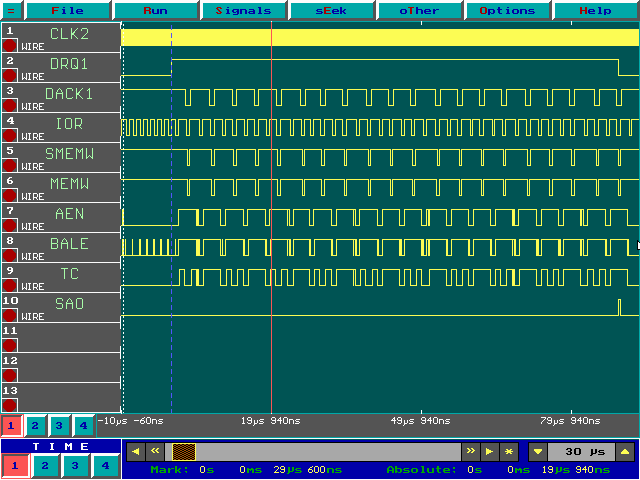

Zde je vidět požadavek na přerušení DMA1#, potvrzení požadavku DACK1#, čtení z paměti a je také dobře vidět shoda signálu SMEMW# a MEMW#

Měření 3

Zde je osmibitové čtení a následně zápis 2 bytů z paměti a do paměti.

Zde je opět osmibitové čtení a následně zápis, ale tentokrát 4 bytů z paměti a do paměti. Signály SMEMR# a SMEMW#

Zde je provedeno čtení a zápis 16ti bitově, nad 2 byty. Bohužel nešlo odchytit signál MEMCS16 protože byl špatně udělaný HW měřící přípravek.

Měření 4

Zde je osmibitové čtení a zápis na port, signály IOR# a IOW#. Zapisují se a čtou 4 byty.

Zde je opět zápis 4bytů, ale tentokrát 16ti bitově. To se projevuje na signálu IOCS16#.

Zde je zápis 8mi bitově s prodloužením.

Zapás s prodloužením 16ti bitově. Opět signál IOCS16#.

Zde je použito OSW, 8mi bitově.

Zde je OSW 16ti bitově.

Měření 5

Zde je čtení portu 8mi bitově

Zde je čtení portu 16ti bitově.

Interface ISA:

ISA
62+36 PIN EDGE CONNECTOR MALE at the card.
62+36 PIN EDGE CONNECTOR FEMALE at the computer.

Pin Name Description

A1 I/O CH CK I/O channel check; active low=parity error

A2 D7 Data bit 7

A3 D6 Data bit 6

A4 D5 Data bit 5

A5 D4 Data bit 4

A6 D3 Data bit 3

A7 D2 Data bit 2

A8 D1 Data bit 1

A9 D0 Data bit 0

A10 I/O CH RDY I/O Channel ready, pulled low to lengthen memory cycles

A11 AEN Address enable; active high when DMA controls bus

A12 A19 Address bit 19

A13 A18 Address bit 18

A14 A17 Address bit 17

A15 A16 Address bit 16

A16 A15 Address bit 15

A17 A14 Address bit 14

A18 A13 Address bit 13

A19 A12 Address bit 12

A20 A11 Address bit 11

A21 A10 Address bit 10

A22 A9 Address bit 9

A23 A8 Address bit 8

A24 A7 Address bit 7

A25 A6 Address bit 6

A26 A5 Address bit 5

A27 A4 Address bit 4

A28 A3 Address bit 3

A29 A2 Address bit 2

A30 A1 Address bit 1

A31 A0 Address bit 0

B1 GND Ground

B2 RESET Active high to reset or initialize system logic

B3 +5V +5 V DC

B4 IRQ2 Interrupt Request 2

B5 -5V DC -5 V DC

B6 DRQ2 DMA Request 2

B7 -12V DC -12 V DC

B8 /NOWS No WaitState

B9 +12V DC +12 V DC

B10 GND Ground

B11 /SMEMW System Memory Write

B12 /SMEMR System Memory Read

B13 /IOW I/O Write

B14 /IOR I/O Read

B15 /DACK3 DMA Acknowledge 3

B16 DRQ3 DMA Request 3

B17 /DACK1 DMA Acknowledge 1

B18 DRQ1 DMA Request 1

B19 /REFRESH Refresh

B20 CLK System Clock (67 ns, 8-8.33 MHz, 50% duty cycle)

B21 IRQ7 Interrupt Request 7

B22 IRQ6 Interrupt Request 6

B23 IRQ5 Interrupt Request 5

B24 IRQ4 Interrupt Request 4

B25 IRQ3 Interrupt Request 3

B26 /DACK2 DMA Acknowledge 2

B27 T/C Terminal count; pulses high when DMA term. count reached

B28 ALE Address Latch Enable

B29 +5V +5 V DC

B30 OSC High-speed Clock (70 ns, 14.31818 MHz, 50% duty cycle)

B31 GND Ground

C1 SBHE System bus high enable (data available on SD8-15)

C2 LA23 Address bit 23

C3 LA22 Address bit 22

C4 LA21 Address bit 21

C5 LA20 Address bit 20

C6 LA18 Address bit 19

C7 LA17 Address bit 18

C8 LA16 Address bit 17

C9 /MEMR Memory Read (Active on all memory read cycles)

C10 /MEMW Memory Write (Active on all memory write cycles)

C11 SD08 Data bit 8

C12 SD09 Data bit 9

C13 SD10 Data bit 10

C14 SD11 Data bit 11

C15 SD12 Data bit 12

C16 SD13 Data bit 13

C17 SD14 Data bit 14

C18 SD15 Data bit 15

D1 /MEMCS16 Memory 16-bit chip select (1 wait, 16-bit memory cycle)

D2 /IOCS16 I/O 16-bit chip select (1 wait, 16-bit I/O cycle)

D3 IRQ10 Interrupt Request 10

D4 IRQ11 Interrupt Request 11

D5 IRQ12 Interrupt Request 12

D6 IRQ15 Interrupt Request 15

D7 IRQ14 Interrupt Request 14

D8 /DACK0 DMA Acknowledge 0

D9 DRQ0 DMA Request 0

D10 /DACK5 DMA Acknowledge 5

D11 DRQ5 DMA Request 5

D12 /DACK6 DMA Acknowledge 6

D13 DRQ6 DMA Request 6

D14 /DACK7 DMA Acknowledge 7

D15 DRQ7 DMA Request 7

D16 +5 V +5 V DC

D17 /MASTER Used with DRQ to gain control of system

D18 GND Ground

Pin	Name	Description
A1	I/O CH CK	I/O channel check; active low=parity error
A2	D7	Data bit 7
A3	D6	Data bit 6
A4	D5	Data bit 5
A5	D4	Data bit 4
A6	D3	Data bit 3
A7	D2	Data bit 2
A8	D1	Data bit 1
A9	D0	Data bit 0
A10	I/O CH RDY	I/O Channel ready, pulled low to lengthen memory cycles
A11	AEN	Address enable; active high when DMA controls bus
A12	A19	Address bit 19
A13	A18	Address bit 18
A14	A17	Address bit 17
A15	A16	Address bit 16
A16	A15	Address bit 15
A17	A14	Address bit 14
A18	A13	Address bit 13
A19	A12	Address bit 12
A20	A11	Address bit 11
A21	A10	Address bit 10
A22	A9	Address bit 9
A23	A8	Address bit 8
A24	A7	Address bit 7
A25	A6	Address bit 6
A26	A5	Address bit 5
A27	A4	Address bit 4
A28	A3	Address bit 3
A29	A2	Address bit 2
A30	A1	Address bit 1
A31	A0	Address bit 0
B1	GND	Ground
B2	RESET	Active high to reset or initialize system logic
B3	+5V	+5 V DC
B4	IRQ2	Interrupt Request 2
B5	-5V DC	-5 V DC
B6	DRQ2	DMA Request 2
B7	-12V DC	-12 V DC
B8	/NOWS	No WaitState
B9	+12V DC	+12 V DC
B10	GND	Ground
B11	/SMEMW	System Memory Write
B12	/SMEMR	System Memory Read
B13	/IOW	I/O Write
B14	/IOR	I/O Read
B15	/DACK3	DMA Acknowledge 3
B16	DRQ3	DMA Request 3
B17	/DACK1	DMA Acknowledge 1
B18	DRQ1	DMA Request 1
B19	/REFRESH	Refresh
B20	CLK	System Clock (67 ns, 8-8.33 MHz, 50% duty cycle)
B21	IRQ7	Interrupt Request 7
B22	IRQ6	Interrupt Request 6
B23	IRQ5	Interrupt Request 5
B24	IRQ4	Interrupt Request 4
B25	IRQ3	Interrupt Request 3
B26	/DACK2	DMA Acknowledge 2
B27	T/C	Terminal count; pulses high when DMA term. count reached
B28	ALE	Address Latch Enable
B29	+5V	+5 V DC
B30	OSC	High-speed Clock (70 ns, 14.31818 MHz, 50% duty cycle)
B31	GND	Ground
C1	SBHE	System bus high enable (data available on SD8-15)
C2	LA23	Address bit 23
C3	LA22	Address bit 22
C4	LA21	Address bit 21
C5	LA20	Address bit 20
C6	LA18	Address bit 19
C7	LA17	Address bit 18
C8	LA16	Address bit 17
C9	/MEMR	Memory Read (Active on all memory read cycles)
C10	/MEMW	Memory Write (Active on all memory write cycles)
C11	SD08	Data bit 8
C12	SD09	Data bit 9
C13	SD10	Data bit 10
C14	SD11	Data bit 11
C15	SD12	Data bit 12
C16	SD13	Data bit 13
C17	SD14	Data bit 14
C18	SD15	Data bit 15
D1	/MEMCS16	Memory 16-bit chip select (1 wait, 16-bit memory cycle)
D2	/IOCS16	I/O 16-bit chip select (1 wait, 16-bit I/O cycle)
D3	IRQ10	Interrupt Request 10
D4	IRQ11	Interrupt Request 11
D5	IRQ12	Interrupt Request 12
D6	IRQ15	Interrupt Request 15
D7	IRQ14	Interrupt Request 14
D8	/DACK0	DMA Acknowledge 0
D9	DRQ0	DMA Request 0
D10	/DACK5	DMA Acknowledge 5
D11	DRQ5	DMA Request 5
D12	/DACK6	DMA Acknowledge 6
D13	DRQ6	DMA Request 6
D14	/DACK7	DMA Acknowledge 7
D15	DRQ7	DMA Request 7
D16	+5 V	+5 V DC
D17	/MASTER	Used with DRQ to gain control of system
D18	GND	Ground

Závěr:

V tomto měření jsme si mohli vyzkoušet funkčnost ISA sběrnice, která se sice dnes již nových počítačích nepoužívá, ale byla důležitou součástí dřívějších architektur. Proměřili jsme různé signály za určitých stavů, které jsme navozovali pomocnými programy a žádosti o přerušení jsme generovali stiskem tlačítek na přípravku. Všechny požadované úkoly jsme proměřili a provedli sledování jednotlivých signálů. Seznámení s funkčností ISA pro nás bylo přísnosné.
